30i parameter conversion tool Additional Manual Page 4

Additional Manual
2003/07/29 M.Sano
A-79163EN
FANUC Series 30i
Parameter Conversion Support Tool
Title
Drawing No.
Page
DescriptionDate
Edit
4
/
83
NOTE
1. If the definition file is not correct, the conversion does not work.
2. The results is written to the LOG File.（Refer to the “LOG File”）
3. Please check the output parameter file with the LOG File, referencing
the conversion parameter list and the parameter manual (B-63950EN).

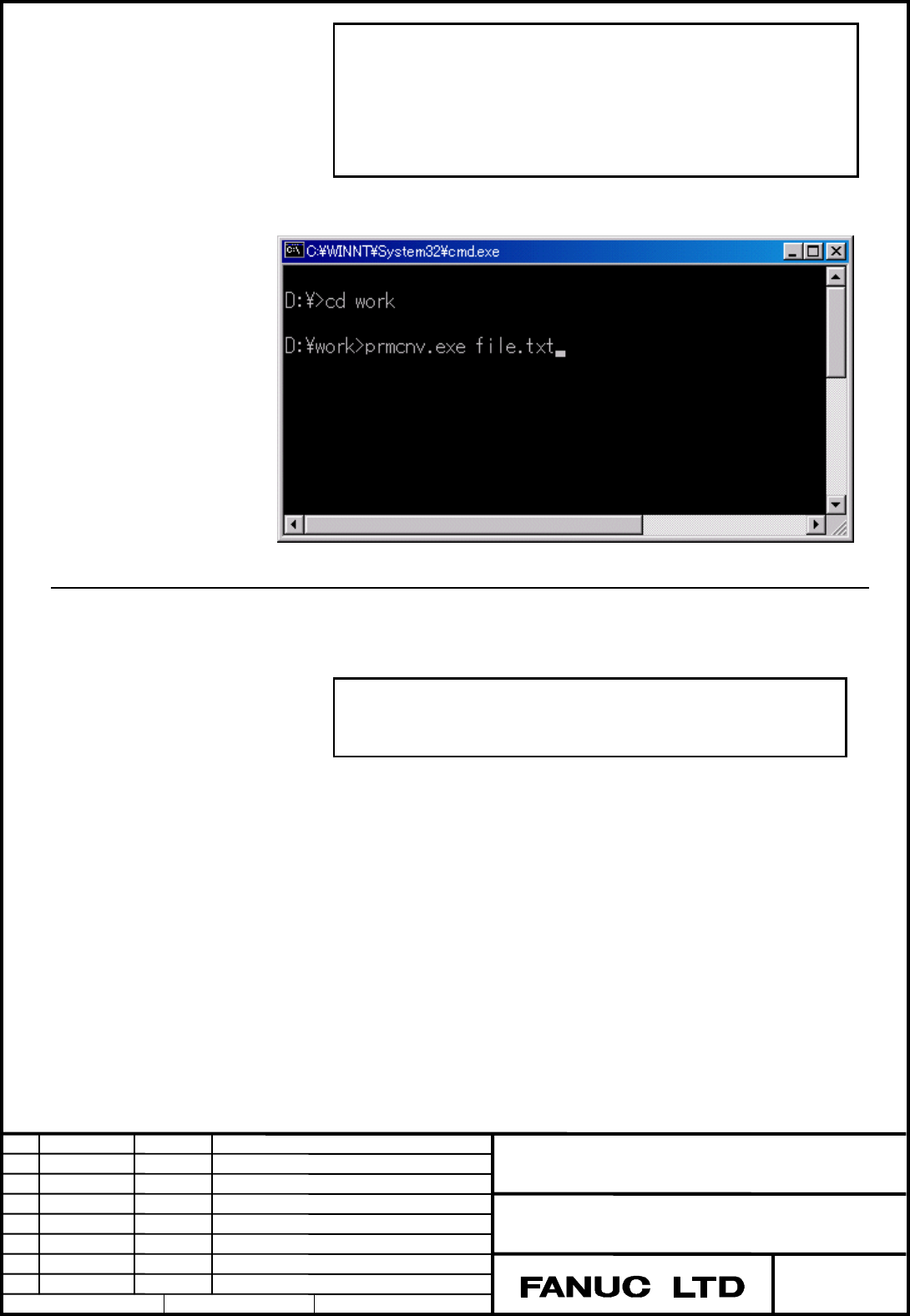

This is the example command of input the definition file “file.txt”.
Preparing the definition file
Prepareing the definition file is necessary before using the
parameter conversion tool.
NOTE
If the definition file is not correct, the conversion does not work.
Comment
1. If a semi-colon ( ; ) is described, from the semi-colon ( ; ) to the
end of line is treated as the comment.
2. If the useless character (space,tab,etc) is described at head of line,
or the undefined sentence is described, the line is treated as the
comment.
