B-65280GE/02 FANUC AC-SPINDELMOTOREN Serie αi 5. FUNKTIONSBESCHREIBUNGEN

- 263 -

(7) Abstimmen der Anfangsdrehzahl der Verzögerungsbegrenzung beim Ab-

bremsen (Parameter Nr. 4326 und 4330)

Wenn Sie den prozentualen Grenzwert der Bremsverzögerung wie

unter (6) abgestimmt haben, stimmen Sie außerdem die An-

fangsdrehzahl der Verzögerungsbegrenzung beim Abbremsen ab.

(a) Entscheidung über die Abstimmung der Anfangsdrehzahl der Verzögerungsbe-

grenzung beim Abbremsen

Beginnen Sie die Spindelorientierung, wenn die Spindel mit

10 min

-1

+ Anfangsdrehzahl der Verzögerungsbegrenzung beim

Abbremsen ω

läuft. Dies ist die Grundeinstellung für die Ab-

stimmung des prozentualen Grenzwertes der Bremsverzögerung.

(Siehe nachstehende Abbildung). In diesem Fall ist die Abstim-

mung des prozentualen Grenzwertes der Bremsverzögerung er-

forderlich, wenn der Drehmomentbefehl im Sequenzintervall C

oder D gesättigt ist.

Ist der Drehmomentbefehl nicht gesättigt, beenden Sie den Ab-

stimmvorgang der Spindelorientierung.

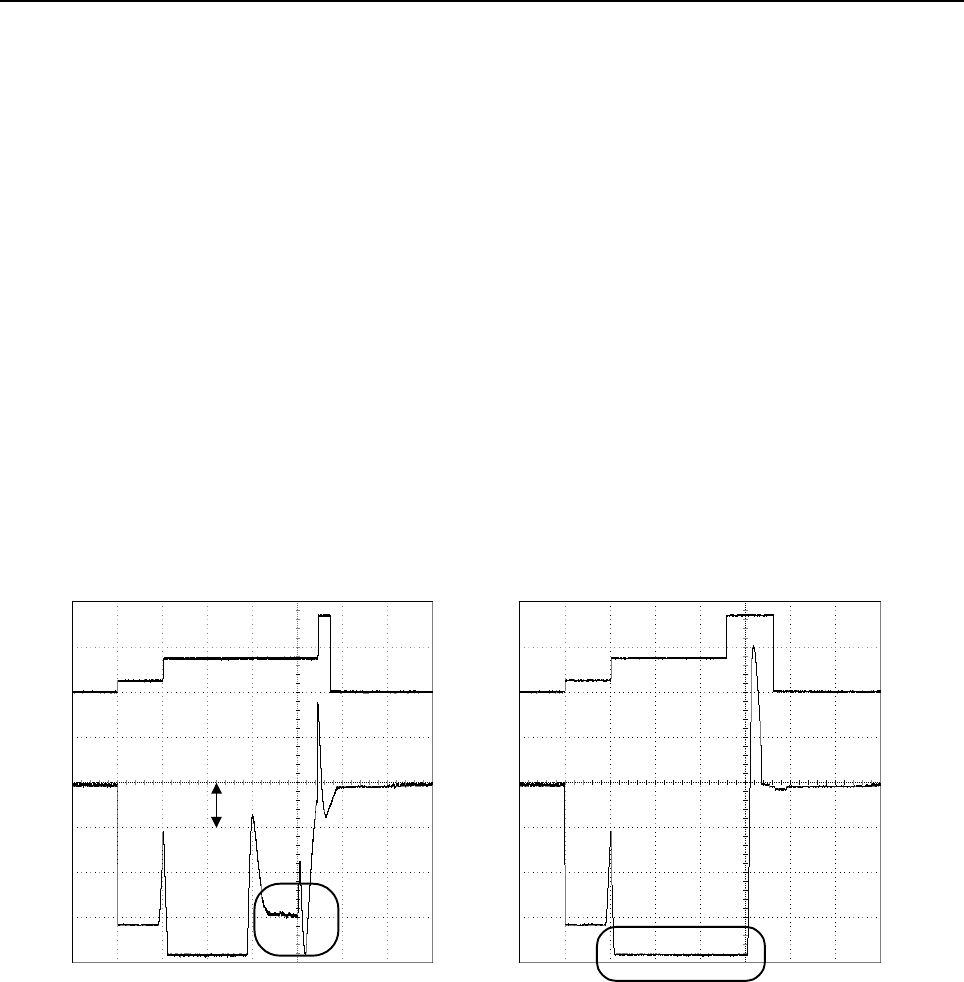

Fall, in dem Parameterabstimmung notwendig ist

Spindelorientierungs-

Sequenz (Angabe Nr. 298)

Drehmomentbefehl

(Angabe Nr. 90)

25 %

Fall, in dem Parameterabstimmung überflüssig ist

Nicht in Ordnung

Abstimmen der Anfangsdrehzahl der Verzögerungsbegrenzung beim Abbremsen

Erhöhen Sie die Anfangsdrehzahl der Verzögerungsbegren-

zung beim Abbremsen (Parameter Nr. 4326 und 4330), bis

der Drehmomentbefehl am Ende des Sequenzintervalls C und

im Sequenzintervall D auch dann nicht gesättigt ist, wenn die

Spindelorientierung bei mit 10 min

-1

+ Anfangsdrehzahl der

Verzögerungsbegrenzung beim Abbremsen (ω

) drehender

Spindel beginnt. Wie unter (6) besteht in diesem Fall auch

dann kein Problem, wenn der Drehmomentbefehl zu Beginn

des Sequenzintervalls C voraussichtlich gesättigt ist.
